NLK-□/□型

低壓濾波補償裝置

使用說明書



一、概述

NLK系列低壓無功自動補償濾波裝置廣泛應用于冶金、礦業、建材、化工、港口等行業,無源濾波補償裝置用于自動補償系統無功功率,提高系統功率因數,濾除諧波電流。

本裝置采用高質量的電容器和電抗器,電容器采用全膜絕緣材料作電介質,損耗低,運行穩定,溫度偏移小、可靠性高。電抗器采用空心或者鐵心結構,線性度好,電感+/-5%可調。

本裝置具有節約能源,抑制電網諧波,穩定電網電壓,降低輸電損耗等特點。

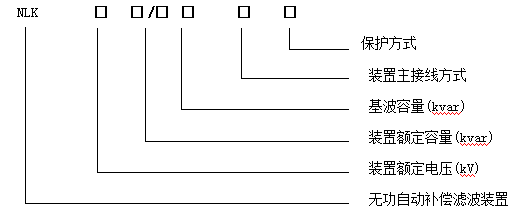

二、型號說明


三、使用條件

〇 環境溫度范圍為-25℃~+45℃。

〇 相對濕度不超過95%。

〇 海拔高度不超過2000m。

〇 運行電壓不超過額定電壓的110%(過渡過程除外)。

〇 負載電流不超過額定電流的130%(過渡過程除外)。

〇 周圍介質無爆炸及易燃危險,無損壞絕緣及腐蝕金屬的氣體,無導電塵埃。

〇 安裝地點無劇烈振動及顛簸,安裝傾斜度不大于5°。


四、執行和參照標準

設備的制造、試驗和驗收,應符合下列標準:

GB/T14549-1993    《電能質量 公用電網諧波》

G/T 12325-2008    《電能質量  供電電壓允許偏差》

GB50227-95      《并聯電容器裝置設計規范》

GB 10229-88       《電抗器》

DL/T653-1998     《高壓并聯電容器用放電線圈訂貨技術條件》

GB/T 11032-2000   《交流無間隙金屬氧化物避雷器》

五、產品特點

1. 本裝置為戶內柜式結構,柜內安裝有斷路器、接觸器、電抗器、放電線圈、避雷器、電流互感器等元件。

2.為保障人身安全,每面柜面板都貼有注意事項及高壓危險等警示語,設置有電氣及機械閉鎖功能。

3.無功控制器可根據負荷情況自動投入電容支路,自動調節功率因數。

4.安裝有專用放電器,在電容器脫離電源后5秒種,將電容器的殘留電壓放到額定電壓的10%以下。

5.結構設計合理,安裝維護方便。

六、裝置外形

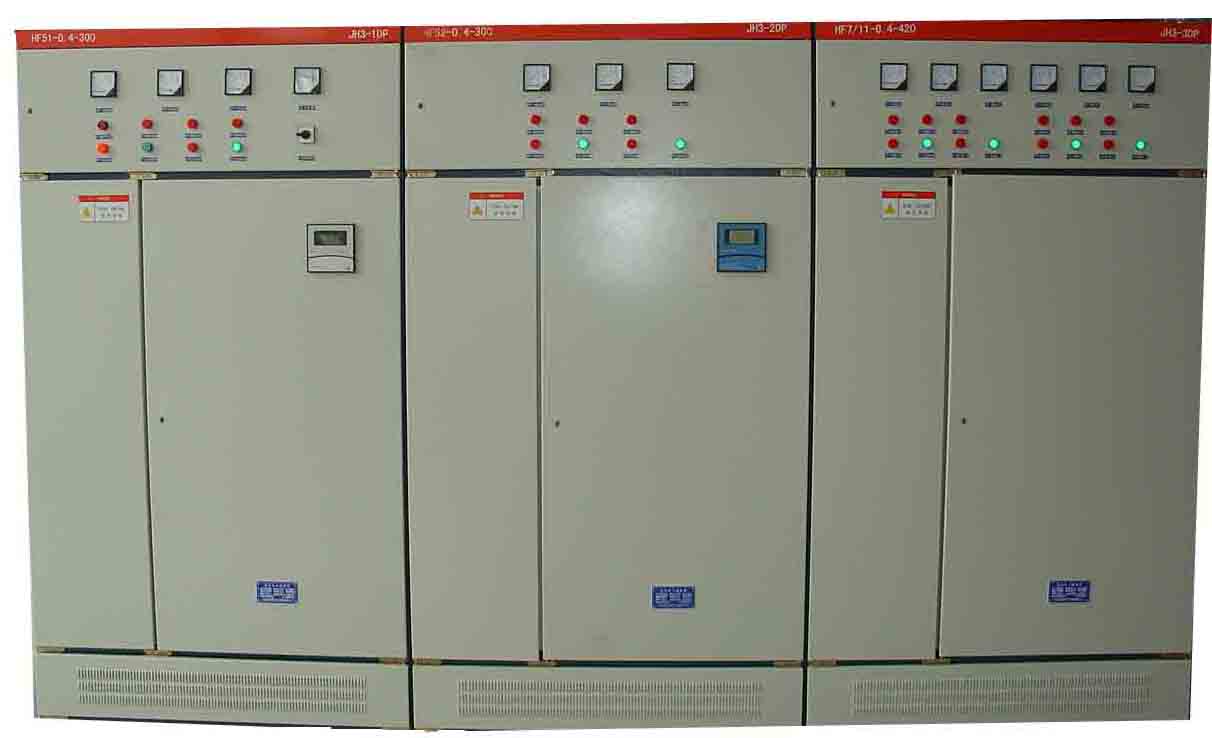

成套裝置外形圖:

圖1  正面組合圖

七、安裝說明

1. 安裝前檢查

1) 檢查電器連接:裝置各接線端子必須擰緊,保證接觸良好。

2) 確保各電氣連接和機械連鎖等連接正常。

3)  裝置內各電器元件及其它組件應無損壞,無滲油,絕緣無破損。



2.安裝方式與接線方法

1)        濾波補償裝置下部有地腳安裝孔,應固定在相應地腳螺釘上。

2)     濾波補償裝置的外殼應可靠接地。

3)     根據濾波裝置的電壓等級用戶自備電源電纜。

4)        成套補償裝置所需交流AC220V和直流DC220V電源應由裝置內相應位置接線端子引入,由用戶提供。交流和直流系統嚴禁接錯。

3)  傳動試驗,各執行電氣元件也應可靠動作。

4)  設置控制器各運行參數,手動投切各支路電容器,應正常動作。

5)  試驗各電氣連鎖以及各機械連鎖是否正常。



操作步驟

1.基本技術參數

型號         NLK0.4-360

額定電壓     400V

額定電流     F5=260AF7=180A

設備組成     5,7次諧波濾波支路

2.操作前確認

1)確認已接好B,C相電壓信號;

2)確認已接好A相電流信號;

3)確認負荷正常工作;

4)確認控制器設定在自動運行狀態;

5)確認本套設備前后門關閉。

3.操作步驟

1) 合自動開關;

2) 合控制器電源;

3) 合接觸器;

4) 觀察電流表指示;

5) 觀察電壓表A-BB-CC-A相間電壓指示;

6) 觀察各設備單元有無異常聲響;溫度是否正常。

7) 設備進入正常工作狀態。



4.控制器設定(型號:RPR-T-10,帶接線盒)

1cosj   :滯后0.99

2)電壓變比 1

3)電流變比 1000/5A

4)諧波電流 25%

5)諧波電壓 5%

6)延遲時間 3200ms

7)回路電容 C1=125C2=90C3~C8設定為0值。

8)手動/自動 :設定為自動

控制器操作方法詳見說明書。



5.注意事項

1)在設備運行時嚴禁用手或者工具觸動內部器件;

2)在設備停電檢修時,電容器的兩個端頭必須掛接地線;

3)當控制器出現報警信號時,封鎖輸出,待報警信號消失后,控制器重新工作。



6電流表正常指示范圍

F5    185A—260A

F7    130A—182A



九、運行保養注意事項

1)        安裝就緒,經檢查確認無誤后方可投入運行。

2)        本裝置的額定電壓為400V,頻率為50Hz,實際運行時電網電壓不應超過額定電壓的1.2倍。

3)        初次投入運行時,應觀察記錄三相電流值,三相電流應平衡,若不平衡應檢查三相電容量。實際運行電流不應超過額定電流的1.3倍。

4)        實際工作電流超過額定電流1.3倍時,應檢查原因,可能的原因:

(1)電壓過高;

(2)諧波電流太大。

5)        初次投入運行的裝置,半個月至一個月內應進行一次詳細的檢查,尤其是各電氣連接部分的緊固狀況。

6)        本裝置屬于自動控制,基本上可以實現免維護運行,僅需安排每年一至二次定期檢查。

7)        在進行拆卸、維護、檢修作業時,必須按電氣規程在本裝置斷電5分鐘后,先合上接地刀閘,再對電容器三相間作短路連接,并作好安全防護方可進行作業。

8)        保養時應著重檢查電氣接觸可靠性,緊固件的緊固狀況,搞好除塵清潔工作,發現有滲漏現象時應退出運行,更換器件或送修。

注意:打開柜門進行柜內作業時,一定要將電容器兩端接地放電。停電檢修完后,應斷開接地線。



十、訂貨及售后服務

1. 訂貨

(1) 請注明補償裝置的型號規格,電壓等級、容量和臺數。選擇可選件時,應加以注明,有特殊要求可預先聯系。

(2) 請寫明鐵路到站,單位詳細地址,聯系電話,聯系人及郵政編碼,以保證貨物及時準確到達。

2. 服務

(1) 用戶可根據具體補償情況和要求,由我公司提供技術咨詢和選型計算。

(2) 本裝置從發貨日起,壹年內產品質量實行“三包”。



十一、常見故障及處理



故障情況

故障原因

解決辦法

產品驗收試驗時擊穿

1)產品外觀或內在損壞。

2)試驗電壓過高或持續時間過長。

1)更換新品或返廠修理。

2)應按規定數據和方法試驗。





電容器滲漏油

1)用瓷套管搬運,套管焊接處產生裂縫。

2)接線時擰螺帽用力過大,造成套管焊接處損傷或空芯螺桿斷裂。

3)日光曝曬,溫度變化劇烈。

1)嚴禁手持套管搬運,已滲漏油時可用鉛錫焊料修補,但注意不要過熱,以避免瓷套上的銀層脫落。

2)改變連接方法,消除硬連接機械應力,接線時勿扳搖瓷套,擰螺母時勿用力過猛。

3)采用遮陽等措施,防止曝曬。



電容器外殼鼓脹

1)絕緣介質內產生局部放電,使介質分解,析出氣體。

2)部分元件擊穿或極對殼擊穿、使介質析出氣體。

對運行中的電容器應進行外觀檢查,

發現外殼鼓脹時應停止使用,檢查原因,正確處理和消除。





電容器外殼爆破

電容器內部發生極間或極對殼擊穿,與之相關聯的電容器對故障電容器放電,能量很大而保護不當時,引起爆破。

采用單臺保護熔斷器,快速切除故障電容器,并采用正確的內部故障繼電保護,切斷電源,查找原因,正確解決。

電容量異常,絕緣電阻下降

1)電容器內部異常

2)表計指示不準

1)更換新品。

2)校準表計。





電容器溫升過高

1)環境溫度過高,電容器布置太密。

2)諧波電流超過設計值。

3)頻繁投切,電容器反復承受過電壓和涌流的作用。

4)介質老化,tgδ不斷增大。

1)改善通風,增大電容器間距。

2)重新校核諧波電流。

3)采取措施,限制操作過電壓和涌流。

4)停止使用。

熔絲熔斷,繼電保護動作

電容器內部元件擊穿,外部短路接地,涌流過大。

更換新品,檢查短路接地原因并消除。

電抗器溫升過高

1)過電流。

2)連接點接觸不好。

3)環境溫度太高。

1) 檢查設計是否合理。

2)緊固連接點,必要時使用導電膏。

3) 采取降溫措施。

電抗器噪音大

1)安裝固定不好。

2)諧波電流大。

1)檢查安裝,固定地腳螺絲。

2)校驗設計是否合理。
